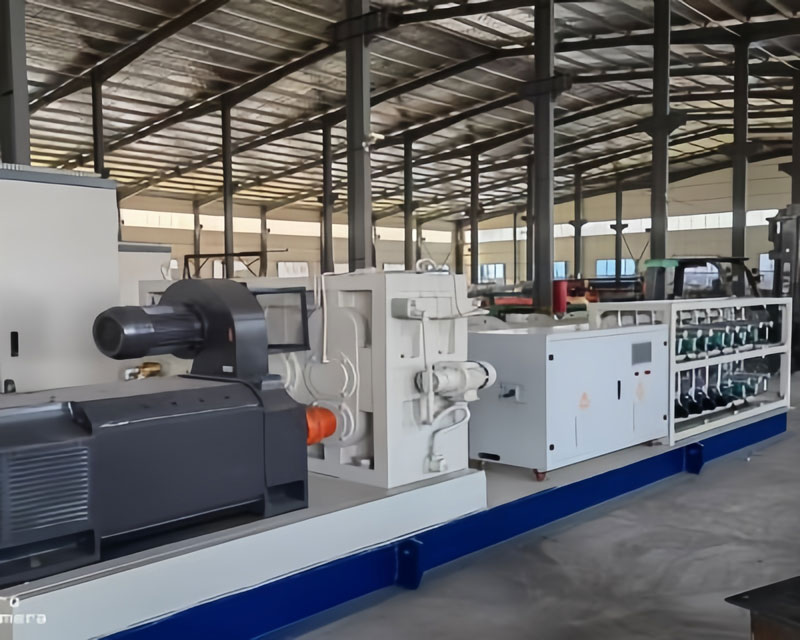

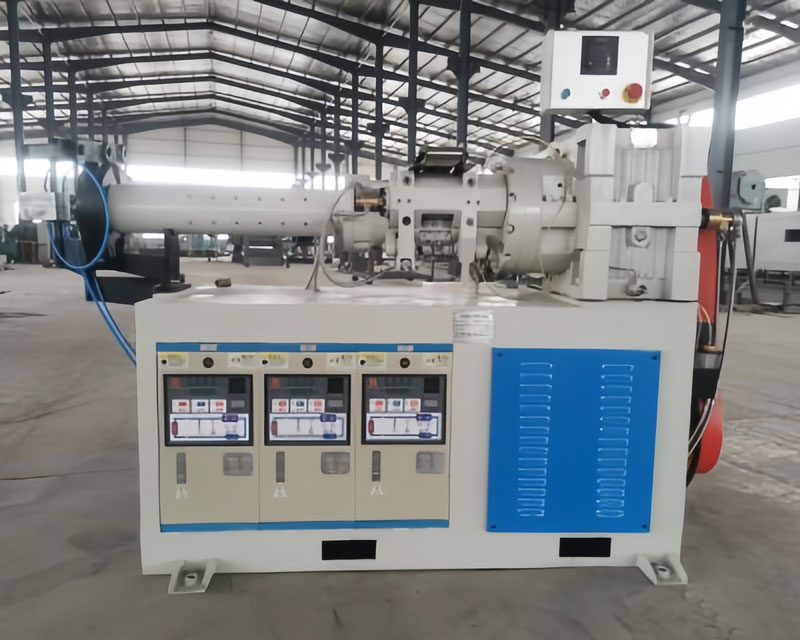

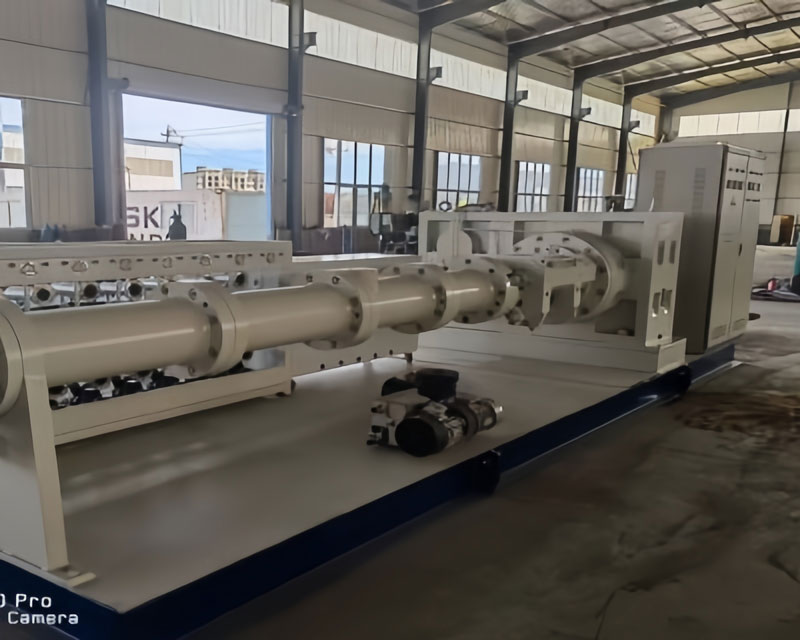

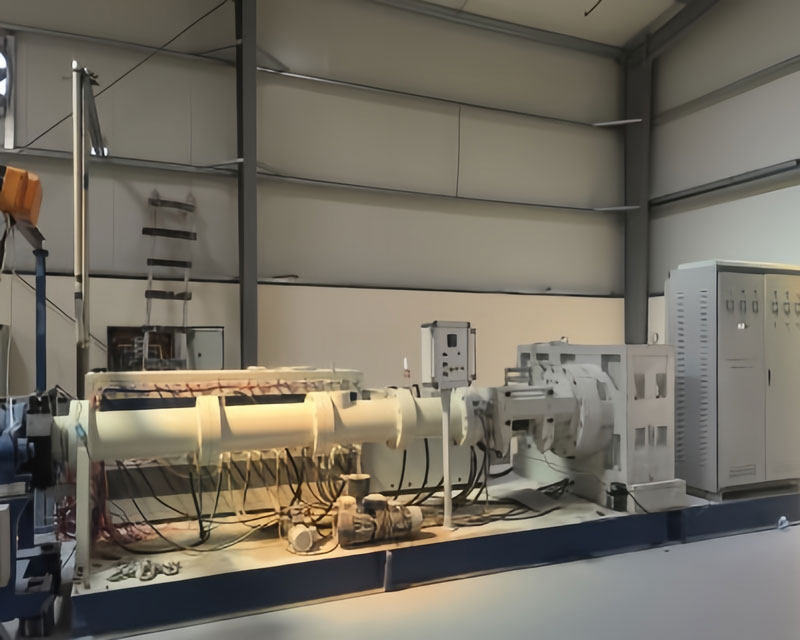

橡胶销钉式挤出机
高效节能 · 塑化效果好 · 胶料温度低
一、产品描述
橡胶销钉式挤出机是一种高效、节能的橡胶混炼与挤出设备。它通过在传统挤出机的机筒上加装多排销钉， 对胶料进行强烈的剪切、搅拌和重塑，从而显著提升了胶料的塑化质量、混合均匀度和挤出效率，同时能有效控制胶料温度。是现代橡胶加工行业中不可或缺的关键设备之一。
工作原理：销钉式挤出机通过在机筒的一定部位上安装数排销钉，胶料在这些销钉的作用下做横向运动、分流运动和旋转运动，实现高效混炼和挤出。
二、设备优点（核心卖点）
卓越的混炼效果：机筒上安装的数排销钉能深入胶料中，打乱胶料的层流，产生强烈的分流、剪切和旋转运动，有效打破胶团，使填充剂和配合剂分散更均匀，塑化效果极佳。
高挤出效率与稳定性：销钉的搅动作用减少了胶料在螺槽中的回流，提高了输送效率，因此挤出量比普通冷喂料挤出机更大。挤出的胶料致密性好，尺寸稳定，收缩率小。
低温挤出，节能高效：在达到相同塑化效果的前提下，销钉式结构比单纯依靠螺杆剪切产生的热量更低，避免了胶料因过热而焦烧的风险，提高了产品质量，同时降低了能耗。
适应性强：能够处理多种配方的胶料，对吃料和混炼困难的胶料（如高填充配方）也有很好的适应性。
智能化控制：配备先进的温控系统和电控系统，可精确控制各段温度、螺杆转速等工艺参数，操作简便，自动化程度高。
提供交钥匙服务：
我们提供从设备设计、制造、安装、调试到人员培训的全套交钥匙工程服务，确保客户能够快速投入生产并达到预期效果。
三、技术参数表
| 参数名称 | 单位 | 规格型号 SJ-90 | 规格型号 SJ-120 | 规格型号 SJ-150 |
| 螺杆直径 | mm | 90 | 120 | 150 |
| 长径比 (L/D) | - | 12:01 | 14:01 | 16:01 |
| 生产能力 | kg/h | 300-500 | 600-900 | 1000-1500 |
| 主电机功率 | kW | 75 | 132 | 200 |
| 螺杆转速 | rpm | 5-45 | 5-40 | 5-35 |
| 加热方式 | - | 电加热+水冷却（分段控制） | 电加热+水冷却（分段控制） | 电加热+水冷却（分段控制） |
| 温度控制精度 | ℃ | ±1 |
|
|
| 外形尺寸(长×宽×高) | m | 4.5×1.5×2.0 | 5.5×1.8×2.2 | 6.5×2.0×2.5 |
| 设备重量 | t | 约4.5 | 约7.2 | 约10.5 |
四、配方表
| 原料名称 | 轮胎胎面胶配方 (phr) | 密封条配方 (phr) | 防水卷材配方 (phr) |
| 天然橡胶 (NR) | 70 | 30 | 50 |
| 丁苯橡胶 (SBR) | 30 | 50 | 30 |
| 三元乙丙橡胶 (EPDM) | - | 20 | 20 |
| 炭黑 (N330) | 50 | 40 | 45 |
| 白炭黑 | 10 | 15 | 10 |
| 芳烃油 | 8 | 12 | 10 |
| 氧化锌 | 4 | 5 | 4 |
| 硬脂酸 | 2 | 1.5 | 2 |
| 防老剂 | 2.5 | 2 | 2.5 |
| 促进剂 | 1.2 | 1.5 | 1.2 |
| 硫磺 | 1.8 | 2 | 1.8 |
五、设备清单
| 序号 | 设备名称 | 规格型号 | 数量 | 备注 |
| 1 | 主电机 | 根据型号配置 | 1台 | 变频调速 |
| 2 | 减速机 | 硬齿面齿轮减速 | 1台 | 传动效率≥96% |
| 3 | 喂料装置 | 冷喂料 | 1套 | 带安全防护 |
| 4 | 机筒 | 双金属衬套 | 1套 | 分段式，带加热冷却 |
| 5 | 螺杆 | 38CrMoALA | 1根 | 氮化处理，硬度HV≥950 |
| 6 | 销钉 | 特殊合金钢 | 多排 | 可调节位置 |
| 7 | 机头 | 根据产品定制 | 1套 | 带过滤网装置 |
| 8 | 温控装置 | PID智能控制 | 1套 | 分段控制，精度±1℃ |
| 9 | 电控系统 | PLC+触摸屏 | 1套 | 西门子/三菱品牌 |
| 10 | 机架 | Q235钢材 | 1套 | 表面喷塑处理 |
| 11 | 液压换网装置 | 可选配 | 1套 | 快速换网，不停机 |
六、工艺流程图
橡胶销钉式挤出机工艺流程
胶料准备 → 自动喂料 → 销钉式挤出机挤出 → 机头成型 → 冷却定型 → 牵引 → 切割 → 检验 → 包装入库
注：实际流程图应包含更详细的设备连接和工艺参数
七、应用领域
轮胎制造：胎面、胎侧、三角胶等半成品的挤出。
密封制品：汽车门窗密封条、建筑密封条等。
建材领域：防水卷材、橡胶止水带等。
管带制品：各种型号的胶管、输送带覆盖胶等。
配套供料：可作为压延生产线的前道供料设备。
八、关于我们
总部：中国山东，成立于2014年,规模：3个分厂，2大产业园，100+员工，10年+专业经验
市场分布：国内：35%，北美：9%，南亚/南美/东欧/中东：各占7%~5%
服务承诺：，质量第一，交钥匙工程，全流程技术支持，支持贴牌定制，永久线上视频技术支持。
