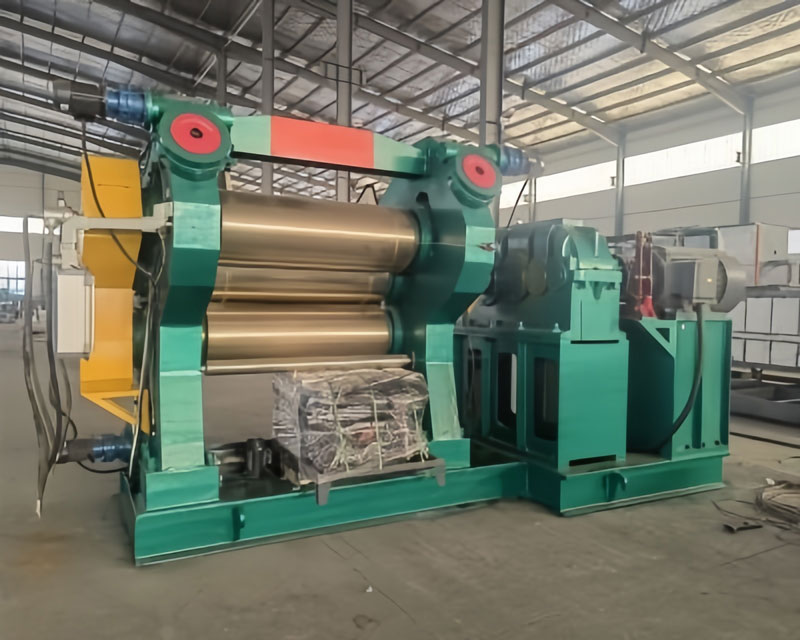

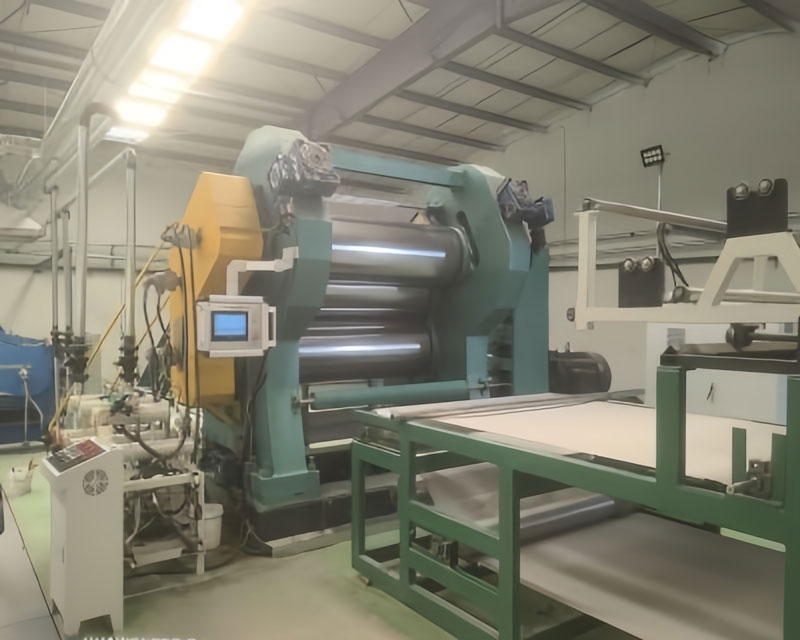

三辊压延机
高精度 · 高效率 · 稳定性强
一、产品描述
三辊压延机是一种塑料或橡胶产品加工设备，通过在两个上辊和一个下辊之间加压，将塑料或橡胶产品通过压延对最终产品的厚度、宽度进行精确控制。该设备具有较高的加工效率和精度，是塑料和橡胶制品生产中的关键设备。
工作原理：三辊压延机通过传动装置驱动上、中、下三个辊筒同时转动，物料在辊筒间隙中受到挤压和延展，形成所需厚度和宽度的片材或薄膜。通过调节辊筒间隙、温度和速度，可以精确控制产品的尺寸和性能。
主要组成：
上辊、中辊、下辊：核心工作部件，通常采用高强度合金钢制造，表面经过精密磨削和镀铬处理
传动装置：包括电机、减速机、齿轮箱等，提供稳定动力
润滑系统：确保机器正常运行时的润滑和散热
温控系统：精确控制辊筒温度，适应不同材料加工需求
调节装置：用于精确调节辊筒间隙
电控系统：PLC控制，实现自动化操作
二、设备优点（核心卖点）
高精度控制：采用精密调节装置和先进控制系统，产品厚度公差可控制在±0.01mm以内
生产效率高：三辊设计优化了物料流动路径，提高了生产速度和效率
稳定性强：坚固的机架结构和精密的制造工艺确保设备长期稳定运行
适应性强：可加工多种塑料和橡胶材料，包括PVC、PE、PP、EPDM等
操作简便：人性化的人机界面和自动化控制系统，降低操作难度
节能环保：优化的传动设计和温控系统，降低能耗
提供交钥匙服务：我们提供从设备设计、制造、安装、调试到人员培训的全套交钥匙工程服务，确保客户能够快速投入生产并达到预期效果。包括工艺配方优化、生产线布局设计、操作人员培训等全方位支持。
三、技术参数表
四、配方表
| 原料名称 | PVC薄膜配方 (phr) | 橡胶片材配方 (phr) | 防水卷材配方 (phr) |
| PVC树脂 (SG-5) | 100 | - | - |
| 天然橡胶 (NR) | - | 70 | 50 |
| 丁苯橡胶 (SBR) | - | 30 | 30 |
| 三元乙丙橡胶 (EPDM) | - | - | 20 |
| 增塑剂 (DOP) | 45 | - | 15 |
| 稳定剂 | 3.5 | - | - |
| 碳酸钙 | 20 | 30 | 40 |
| 炭黑 | - | 45 | 35 |
| 钛白粉 | 4 | - | - |
| 氧化锌 | - | 5 | 4 |
| 硬脂酸 | 0.5 | 2 | 1.5 |
| 防老剂 | - | 2.5 | 2.5 |
| 促进剂 | - | 1.2 | 1 |
| 硫磺 | - | 2 | 1.8 |
五、设备清单
| 序号 | 设备名称 | 规格型号 | 数量 | 备注 |
| 1 | 主电机 | 根据型号配置 | 1台 | 变频调速，能效等级IE3 |
| 2 | 减速机 | 硬齿面齿轮减速 | 1台 | 传动效率≥96% |
| 3 | 上、中、下辊筒 | 合金钢锻件 | 3根 | 表面镀硬铬，镜面抛光 |
| 4 | 辊筒轴承 | 双列滚子轴承 | 6套 | 高负载能力，长寿命 |
| 5 | 润滑系统 | 集中润滑 | 1套 | 自动定时定量润滑 |
| 6 | 温控系统 | PID智能控制 | 1套 | 分段控制，精度±1℃ |
| 7 | 调节装置 | 电动/液压调节 | 1套 | 数字显示，精度0.01mm |
| 8 | 电控系统 | PLC+触摸屏 | 1套 | 西门子/三菱品牌，可联网 |
| 9 | 机架 | 钢板焊接 | 1套 | 应力消除处理，高强度 |
| 10 | 安全防护装置 | 符合CE标准 | 1套 | 急停按钮，安全联锁 |
| 11 | 辅机系统 | 可选配 | 1套 | 包括引离、冷却、卷取等 |
六、工艺流程图
三辊压延机工艺流程
原料准备 → 配料混合 → 塑化密炼 → 喂料输送 → 三辊压延 → 引离定型 → 冷却定型 → 牵引 → 卷取 → 检验 → 包装入库
注：实际流程图应包含更详细的设备连接和工艺参数
七、应用领域
塑料制品：PVC薄膜、片材、人造革、地板革等
橡胶制品：橡胶板、橡胶片、输送带覆盖胶等
建材领域：防水卷材、装饰材料、隔音材料等
包装材料：包装薄膜、复合包装材料等
其他领域：汽车内饰、医疗用品基材等
八、关于我们
总部：中国山东，成立于2014年
规模：3个分厂，2大产业园，100+员工，10年+专业经验
市场分布：国内：35%，北美：9%，南亚/南美/东欧/中东：各占7%~5%
服务承诺：
质量第一，交钥匙工程,全流程技术支持,支持贴牌定制,永久线上视频技术支持,24小时售后响应,备件快速供应。
